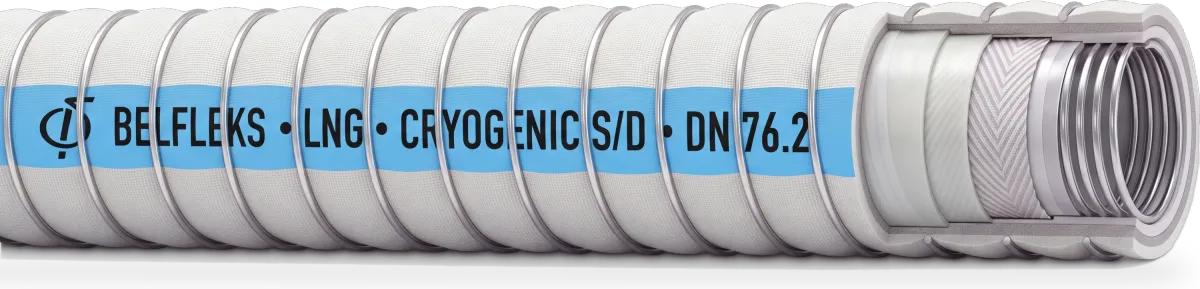

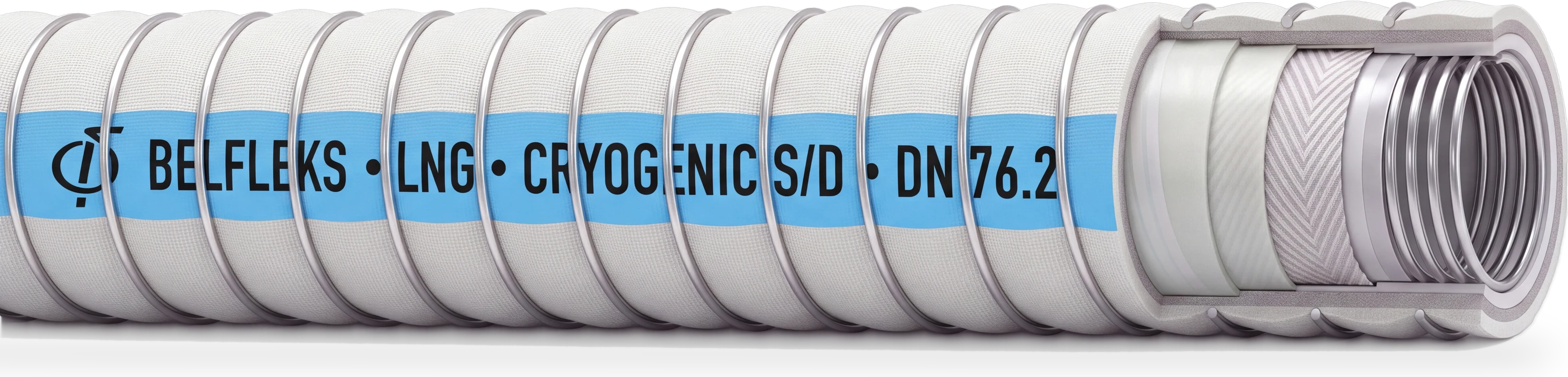

LNG Рукав композитный криогенный
- Наружная спираль
- нержавеющая сталь AISI 316L
- Внутренняя спираль
- нержавеющая сталь AISI 316L
- Внутренний слой
- полиамид и полиэфир
- Внутренний Ø, мм
- 25.4–254
- Температура
- -196…+45 °C
Стандарты и сертификаты
- EN 13766:2010
По документации производителя.
Назовите рабочую среду, диаметр и рабочее давление — пришлём спецификацию, цену и срок поставки.
Описание
Криогенный рукав со спиралями из нержавеющей стали AISI 316L для перекачки сжиженного природного газа. Изготовлен по стандарту EN 13766:2010 и работает при температурах от -196 до +45 °C и давлении до 10,5 бар. Обеспечивает безопасную передачу криогенных сред.
Области применения
- Слив и налив сжиженного природного газа на автоцистернах и вагонах
- Морское применение
- Бункеровочные операции судно-судно
Особенности
- Спирали из нержавеющей стали AISI 316L
- Экстремальные температуры от -196 до +45 °C
- Рабочее давление до 10,5 бар
- Рабочий вакуум 0,9 бар
Технические характеристики
| Внутренняя спираль | нержавеющая сталь AISI 316L |
|---|---|
| Наружная спираль | нержавеющая сталь AISI 316L |
| Внутренний слой | полиамид и полиэфир |
| Наружный слой | полиэфирная ткань с ПВХ-покрытием |
| Температура | от -196 до +45 °C |
| Рабочее давление | до 10,5 бар |
| Стандарт | EN 13766:2010 |
| Коэффициент запаса прочности | 5:1 |
| Вакуум | 0,9 бар |
| Длина бухты | 30 м, другая длина — по запросу |
| Производитель | БелФлекс |
Типоразмеры и диаметры
| 25.4 | 1 | 150 | 1600 | стандартное |
| 38.1 | 1 1/2 | 200 | 1800 | стандартное |
| 50.8 | 2 | 200 | 2200 | стандартное |
| 63.5 | 2 1/2 | 200 | 2650 | стандартное |
| 76.2 | 3 | 250 | 3800 | стандартное |
| 101.6 | 4 | 500 | 5700 | стандартное |
| 152.4 | 6 | 670 | 16400 | для морских и тяжёлых условий |
| 203.2 | 8 | 930 | 28700 | для морских и тяжёлых условий |
| 254 | 10 | — | 31000 | для морских и тяжёлых условий |
