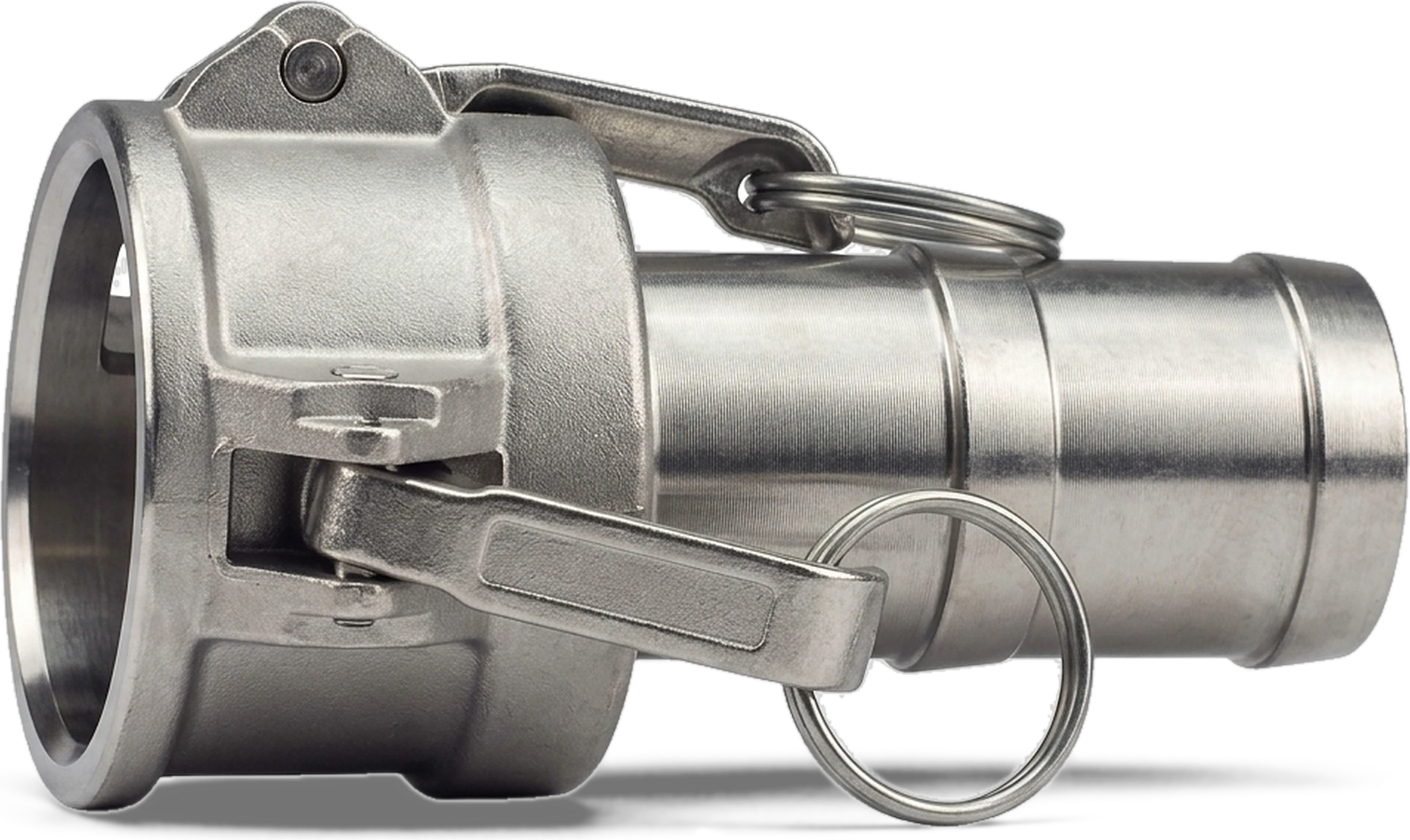

Camlock Соединение
Стандарты и сертификаты
- EN 14420-7
- DIN 2828
По документации производителя.
Назовите рабочую среду, диаметр и рабочее давление — пришлём спецификацию, цену и срок поставки.
Исполнения
Нажмите на часть — ниже её размеры и запрос КП.
«Папа»
«Мама»

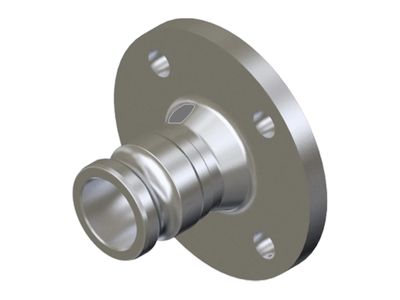

С фланцем
Ещё

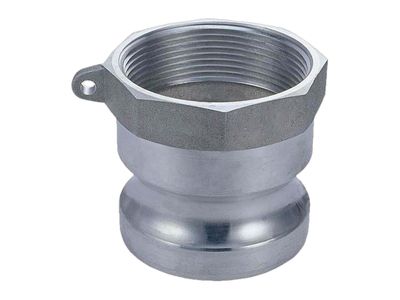

A — «Папа» × внутренняя резьба
Вариант:
Размер — нажмите, чтобы добавить в запрос:
В запросе: Camlock A — «Папа» × внутренняя резьба · алюминий · размер не выбран
Описание
CAMLOCK (Камлок) — быстроразъёмное соединение кулачкового типа для быстрой стыковки промышленных шлангов диаметром до 200 мм. Корпус из алюминия (ASTM A380, A356), нержавеющей стали CF8M/CF8 (AISI 316/304, ASTM A351), латуни HPb57-3, полипропилена или нейлона с 30 % стекловолокна; исполнения A, B, C, D, E, F, колпачок DC и заглушка DP, есть варианты с автозамком. Максимальное давление зависит от размера — см. таблицу.
Области применения
- Перекачка нефтяных продуктов
- Перекачка химических продуктов
- Перекачка воды
Особенности
- Размеры от 1/2″ до 8″, C и E — также 10″ и 13″ по запросу
- Стандарты MIL-A-A-59326, EN 14420-7, DIN 2828
- Уплотнения NBR, EPDM, FPM, PTFE, пищевой силикон
- Исполнения с автозамком B, C, D, DC
Технические характеристики
| Тип | быстроразъёмное соединение кулачкового типа |
|---|---|
| Материал | алюминий (ASTM A380, A356); нержавеющая сталь CF8M/CF8 (AISI 316/304, ASTM A351); латунь (HPb57-3); полипропилен и нейлон с 30 % стекловолокна (температура корпуса: полипропилен — от -12 до +82 °C, нейлон — от -34 до +93 °C) |
| Типоразмеры | алюминий и нержавеющая сталь — 1/2″–8″; латунь — 1/2″–6″; полипропилен — 1/2″–4″; исполнения C и E из алюминия — также 10″ и 13″ по запросу |

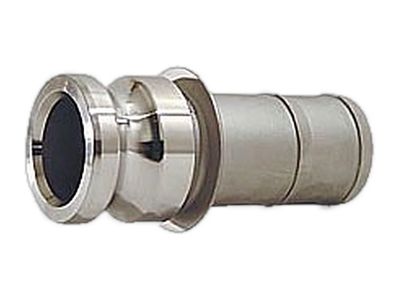

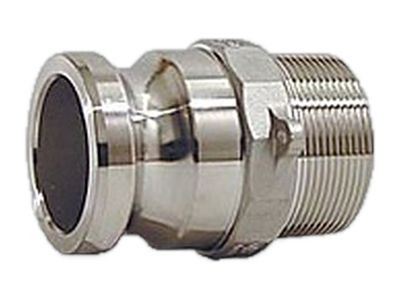

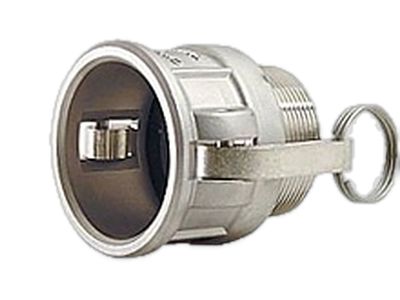

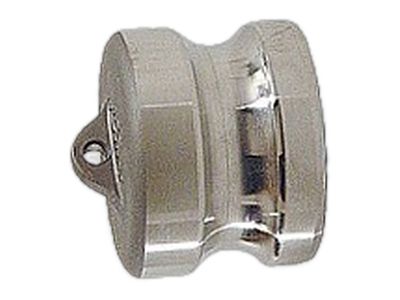

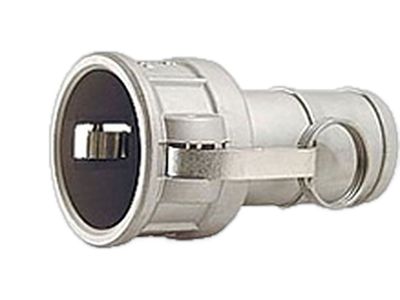

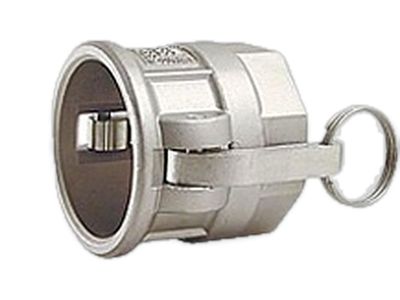

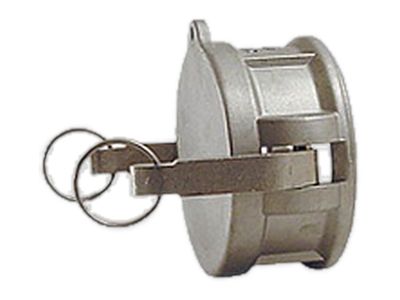

| Исполнение | A — «папа» × внутренняя резьба; B — «мама» × наружная резьба; C — «мама» × под шланг; D — «мама» × внутренняя резьба; E — «папа» × под шланг; F — «папа» × наружная резьба; DC — колпачок; DP — заглушка |

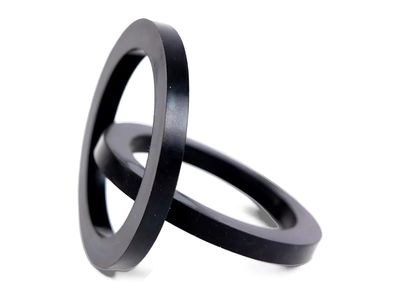

| Уплотнение | NBR (-30…+100 °C, стандарт), EPDM (-50…+150 °C), FPM/Viton (-20…+200 °C), PTFE (-60…+250 °C), пищевой силикон (-60…+200 °C) |
| Рукоятки и кольца | рукоятки — латунь, нержавеющая сталь, оцинкованная сталь или алюминий; кольца и шплинты — оцинкованная сталь |
| Резьба | BSP, NPT, G |
| Стандарт | MIL-A-A-59326 (ранее MIL-C-27487); EN 14420-7; DIN 2828 |

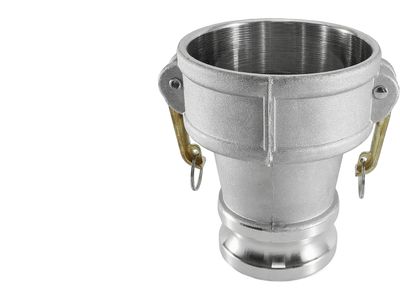

| Специальные исполнения | нержавеющая сталь — с автозамком B, C, D, DC; алюминий — переходники DA, DA-1, DD; редукционный C |
| Производитель | БелФлекс |
