- Температура
- -30…+120 °C

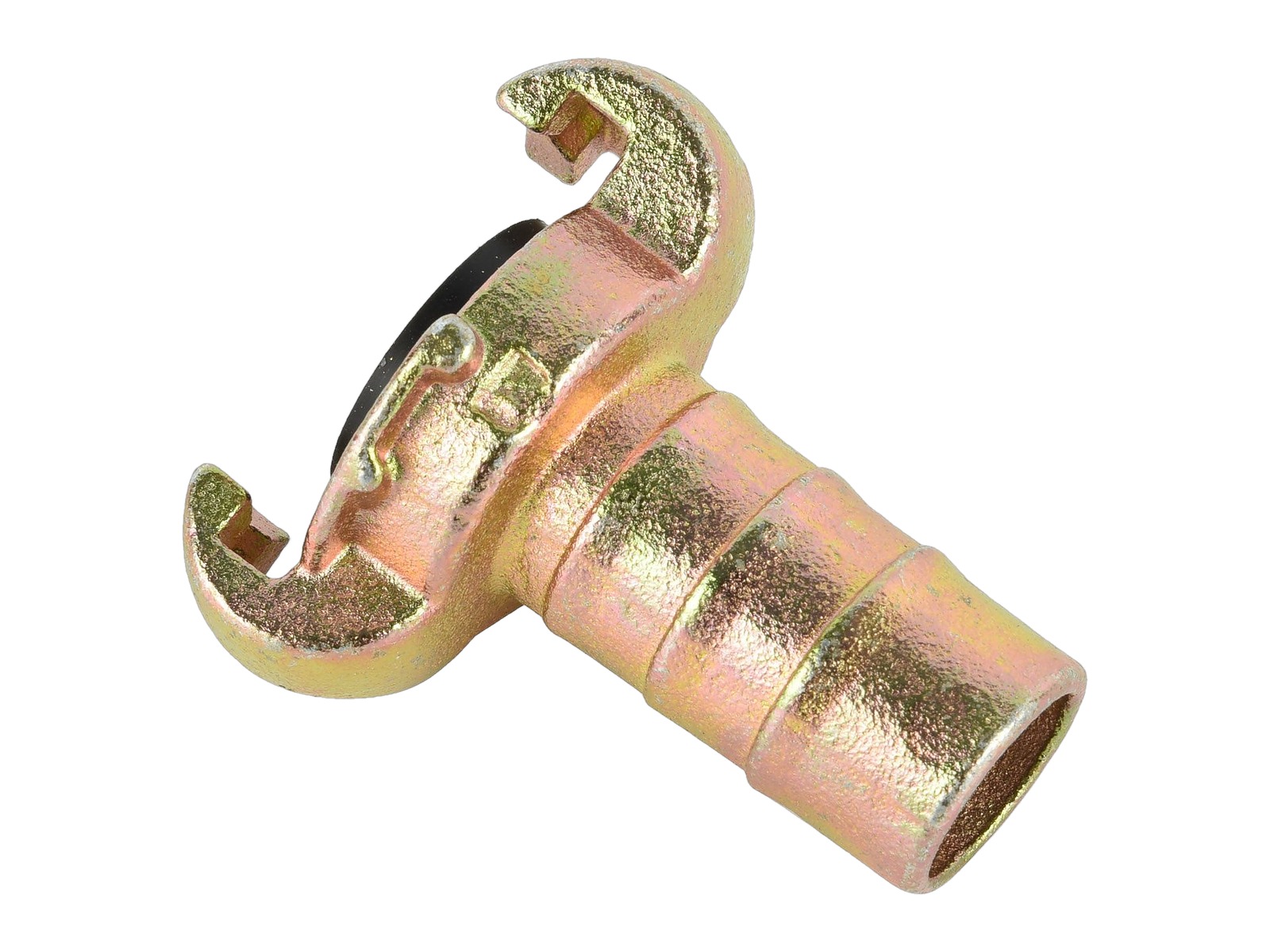

Соединение кулачковое (claw) для воздуха и воды
Стандарты и сертификаты
- DIN 3489
По документации производителя.
Назовите рабочую среду, диаметр и рабочее давление — пришлём спецификацию, цену и срок поставки.
Описание
Кулачковые соединения claw стандарта DIN 3489 смыкаются прижатием и поворотом полумуфт. Изготавливаются из оцинкованной углеродистой стали, оцинкованного ковкого чугуна или нержавеющей стали с уплотнением из NBR или Viton. Рассчитаны на рабочее давление 10 бар и диапазон температур от -30 до +120 °C.
Области применения
- Линии подачи сжатого воздуха
- Системы подачи воды
Особенности
- Рабочее давление 10 бар при температуре от -30 до +120 °C
- Фиксированное расстояние между кулачками 41, 42 или 45 мм
- Уплотнение из NBR с возможностью установки Viton
Технические характеристики
| Европейский тип A | «папа», «мама», под шланг, под шланг с буртом; 1/4″–2″ |
|---|---|
| Американский тип | «мама», «мама» с четырьмя кулачками, «папа», под шланг с четырьмя кулачками; 1/4″–1-1/4″ |
| Австралийский тип A | «мама», «папа», под шланг; 1/2″–1″ |
| Surelock | «мама», «папа», под шланг; 3/8″–3″ |
| Расстояние между кулачками | европейский тип — 42 мм, Chicago — 41 мм, австралийский тип A — 42 мм, Surelock — 45 мм |
| Стандарт | DIN 3489 |
| Материал корпуса | оцинкованная углеродистая сталь, оцинкованный ковкий чугун, нержавеющая сталь |
| Уплотнение | профильное NBR, по запросу — Viton |
| Рабочее давление | 10 бар |
| Температура | от -30 до +120 °C |
| Среда | воздух и вода; для пара не применяется |
| Производитель | БелФлекс |
