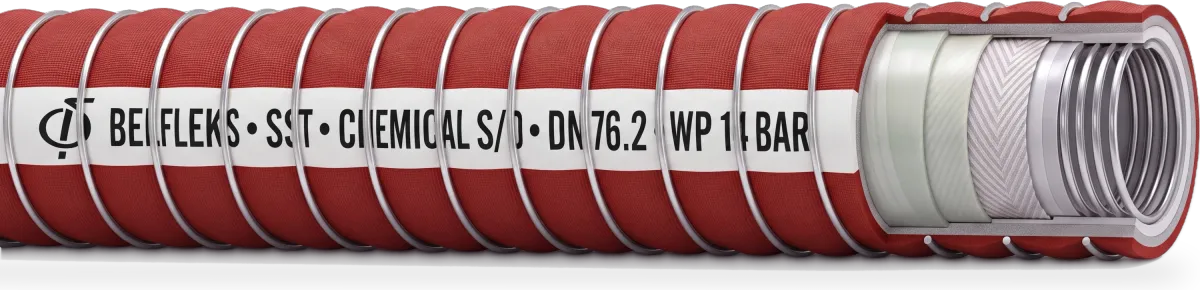

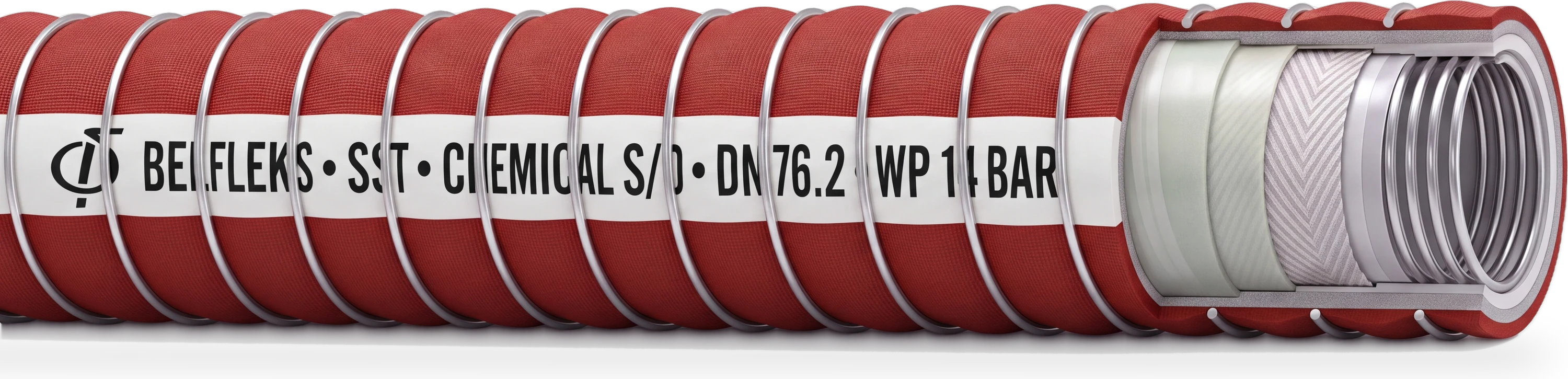

SST Рукав композитный химически стойкий

Наружная спираль: нержавеющая сталь AISI 316
Внутренняя спираль: нержавеющая сталь AISI 316
Внутренний слой: PTFE (фторопласт)

Внутренний Ø, мм: 25.4–304.8
Рабочее давление, бар: 10.5–14
Температура: -30…+100 °C

Стандарты и сертификаты

EN 13765:2018

По документации производителя.

Скачать PDF +375 (44) 780-00-59

Назовите рабочую среду, диаметр и рабочее давление — пришлём спецификацию, цену и срок поставки.

Описание

Химически стойкий композитный рукав с внутренним слоем из PTFE и спиралями из нержавеющей стали AISI 316. Рассчитан на температуру от -30 до +100 °C по стандарту EN 13765:2018. Служит для подачи и всасывания фосфорной кислоты, нафты, азотной кислоты низкой концентрации.

Области применения

Транспортировка фосфорной кислоты, нафты и азотной кислоты в низкой концентрации
Налив и слив автоцистерн и железнодорожных цистерн
Заводские установки и морское применение

Особенности

Внутренний слой из фторопласта PTFE
Спирали из нержавеющей стали AISI 316
Стойкость к фосфорной кислоте, нафте и азотной кислоте в низкой концентрации
Рабочий вакуум 0,9 бар

Технические характеристики

Внутренняя спираль	нержавеющая сталь AISI 316
Наружная спираль	нержавеющая сталь AISI 316
Внутренний слой	PTFE (фторопласт)
Наружный слой	полиэфирная ткань с ПВХ-покрытием
Температура	от -30 до +100 °C
Стандарт	EN 13765:2018
Коэффициент запаса прочности	5:1 (1″–10″), 4:1 (12″)
Вакуум	0,9 бар
Длина бухты	30 м, другая длина — по запросу; для 10″ — до 28 м, для 12″ — до 25 м
Производитель	БелФлекс

Типоразмеры и диаметры


25.4	1	14	68	700	стандартное
38.1	1 1/2	14	100	1250	стандартное
50.8	2	14	150	1700	стандартное
63.5	2 1/2	14 / 10 / 10.5	190	2300	стандартное
76.2	3	14 / 10 / 10.5	250	3100	стандартное
101.6	4	14 / 10 / 10.5	320	5710	стандартное
152.4	6	14	497	12490	для морских и тяжёлых условий
203.2	8	14	740	22300	для морских и тяжёлых условий
254	10	14	920	25900	для морских и тяжёлых условий
304.8	12	10.5	1150	28000	для морских и тяжёлых условий
